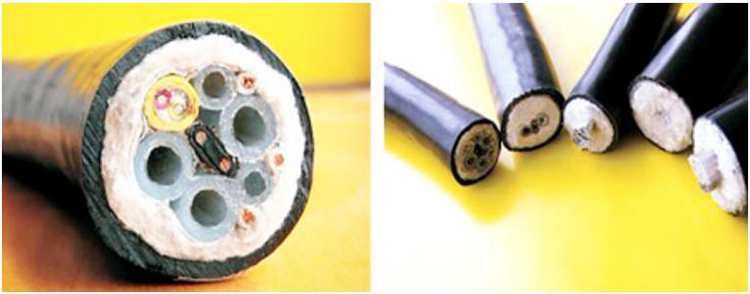

一體化伴熱管纜介紹

一體化伴熱管纜通過對國外類似產品的調研與分析，和自身原有的技術相關產品，主要應于電廠脫硫、脫硝，煙氣在線監測各種排放氣體的取樣、分析等。我公司的一體化伴熱管纜分為低溫型、中溫、高溫型等類型，現已廣泛應用于石油化工、冶金電力、醫藥、造紙等行業的工業過程自動控制系統中。我公司的產品先后被國內多家環保企業選用。并完全成功地替代了國外進口。在煙氣、廢氣連續監測系統中，除分析儀器、計算機以外，采樣部分是起始基礎的關鍵部件。開發研制成功耐腐一體化伴熱管纜。該產品作為廢氣連續監測系統中起始基礎采樣用的重要部件，具有耐酸堿腐蝕、便于信息計算機化等特點。

CEMS耐腐一體化伴熱管纜中的取樣導管可以選用不同的材質，如PFA、FEP、PTFE，或不銹鋼管。伴熱帶可以選用低、中、高溫伴熱帶，另外還可以添加補償導線、電源線等。

電伴熱帶：高溫恒功率電熱帶；自限溫電熱帶；高溫MI加熱絲。

（1）伴熱管：材質PFA、FEP、PTFE、316LL外徑Φ6mm、Φ8mm、Φ10mm，Φ12mm1/4、3/8、單管、雙管、三芯、組合芯可選。

（2）伴熱帶：恒功率、自控溫、MI加熱電纜。

（3）供電電源：220VAC　50Hz；220v。

（4）取樣氣體伴熱溫度50℃/70℃/85℃/100℃/120℃/150℃/180℃/220℃。

（5）保溫層：耐高溫巖棉、玻璃絲棉。

（6）伴熱管線外徑：DN38±2mm,DN42±2mm,DN50±2。

（7）護套層：黑色PVC/CVC/PE防磨層護套，阻燃/防水/耐高溫/防腐蝕。

CEMS耐腐一體化伴熱管纜熱工指標

（1）在-20℃環境溫度，15m/s風速情況下，管內保持溫度40～50℃。

（2）采樣管可耐各種酸、堿介質腐蝕，耐壓強度1.0Mpa不泄漏。

（3）采樣管可在＜200℃溫度下長期工作。

耐腐一體化伴熱管纜是煙氣在線監測系統（抽取式）的一個部件，目的是保持從煙囪中抽取煙氣送到煙氣預處理器過程中的煙氣溫度，防止由于結露，引起煙氣成分的改變，使分析測量的數據產生偏差。耐腐一體化伴熱管纜中的取樣導管可以選用不同的材質，如PFA、FEP、PTFE，或不銹鋼管。伴熱帶可以選用中、低、高溫伴熱，另外還可以添加補償導線、電源線等。

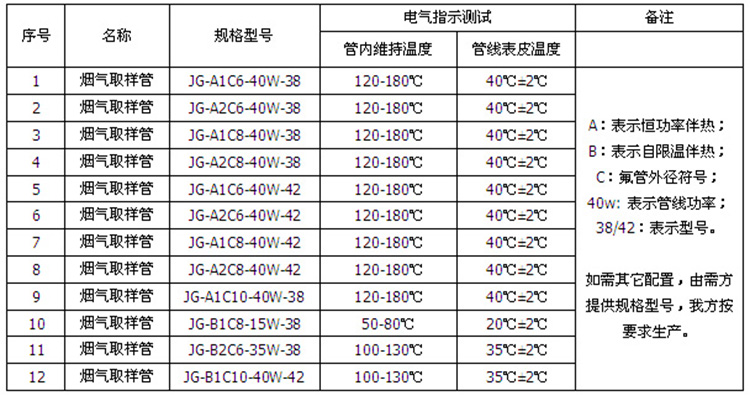

一體化伴熱管纜表格型號：

一體化伴熱管纜技術參數：

1、單芯管線：材質PFA、FEP、PTFE；外徑Φ6mm、Φ8mm、Φ10mm，單芯、雙芯可選。
2、電伴熱帶：恒功率電伴熱、自限溫電伴熱帶。
3、采樣氣體加熱溫度：80℃；120℃；150℃；180℃。
4、伴熱管線外徑：OD38±2mm；OD42±2mm。
5、黑色PVC/CVC防磨層。
6、功率：40～60W/M。
7、供電電源：220VAC 50Hz；110v。

一體化伴熱管纜安裝細則

①電氣指標
（1）額定電壓：220VAC。
（2）自限溫管線最大加熱長度100～120m。
（3）自限溫管線配備斷路器，電流值30A，若復合管長度≥30m時，應配備自限溫伴熱帶專用自動限流器。
（4）伴熱系統一個回路。
②熱工指標
（1）在-20℃環境溫度，15m/s風速情況下，管內保持溫度40～50℃。
（2）采樣管可耐各種酸、堿介質腐蝕，耐壓強度1.0Mpa不泄漏。
（3）采樣管可在＜200℃溫度下長期工作。
 ③安裝指標
（1）復合管的最小曲率半徑0.5m。
（2）最低安裝溫度-20℃（在-30℃～-40℃時采取適當措施）。
（3）最小固定距離：垂直方向2m，水平方向4m。

一體化伴熱管纜安裝注意事項

施工時嚴禁扭曲及地面拖行，管頭護套只允許在安裝接點時拆開。
a. 要將伴熱帶的尾端封閉好，防止伴熱帶兩線芯短路，使伴熱帶燒毀。
b. 伴熱帶的屏蔽層必須接地，以防引起觸電傷亡事故。
c. 接電源的一端要使用我公司專用的中間接線盒或電源接線盒，避免事故隱患。
d. 配電開關安裝漏電保護器。
